Multiaxis performanse koje treba otkriti

Mastercam Multiaxis dizajniran je za pružanje praktičnih strategija obrade s više osi. Dostupan je kao dodatak za Mastercam Mill 3D, Mastercam Router 3D i Mastercam Mill-Turn.

Kako sve više tvrtki uključuje obradu s više osi, uložilo se u poboljšanje Multiaxis modula. U nastavku provjerite neke od multiaixs značajki koje možete koristiti!

5-osna obrada pomoću Wireframe konturi (Unified Wireframe)

Ova strategija putanje alata, smještena unutar operacije Unified toolpath kao nova opcija u Cut Pattern postavkama izrezuje profil 5-osnom strategijom iz wireframe krivulje i unosa orijentacijske linije. Kada kliknete na ikonu Add Curve row  u Cutt Pattern postavkama da biste dodali krivulju sada možete odabrati Wireframe (Žičanu konturu). Za generiranje putanje alata nisu potrebne površine (surface ili solid) za obradu.

Odabirom krivulje definira se profil kojeg alat slijedi. Orijentaciju alata definirate linijama nagiba (Tilt lines) koje su okomite na krivulju. Odaberite orijentacijske linije (Orientation lines) u Cut Pattern parametrima koji se nalaze ispod Pattern sučelja.

Upotrijebite Tool Axis Control za dodatnu kontrolu kretanja alata koja je relativna u odnosu na linije orijentacije. Mastercam interpolira orijentacije osi alata kroz cijelo kretanje između linija orijentacije.

Ova strategija obrade nudi potpunu kontrolu nad kretanjem alata s minimalnim potrebnim inputima.

Poboljšanja XYZ izbornika i izbornika orijentacijskih linija

Ovo ažuriranje pruža bolje nazive za WCS X, Y i Z smjerove koji se koriste u multiaxis putanjama alata, pružajući vam smanjeno vrijeme programiranja i bolju jasnoću naziva odabira. Također dodaje ekvivalentne Tplane opcije. Odabiri Tplane pomažu vam da brže definirate referentnu os. Putanje alata s više osi koje iskorištavaju prednosti ovih promjena su Swarf Milling, Unified, Deburr, Pocketing, Triangular Mesh, 3+2 Automatic Roughing, and Convert to 5-axis.

Uključivanje radijusa alata u izračun putanje alata

Opcija Include tool radius dodaje radijus alata prilikom kompenzacije prema unutarnjoj ili vanjskoj strani granice zadržavanja (Containment). Ovo vas štedi ručnog izračuna radijusa i njegovog dodavanja u polje Additional offset. Međutim, možete nastaviti koristiti Additional offset u kombinaciji s ovom značajkom. Navedeni parametar pojavljuje se u strategiji Unified Guide, Rotary Advanced i sl.

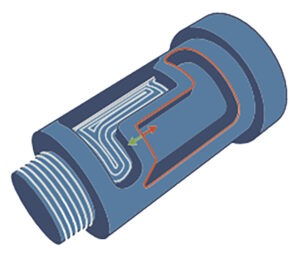

Upravljanje sa Containment parametrima u Rotary Advanced operaciji

Opcija Rotary Advanced Containment omogućuje vam definiranje granica ograničenja, stvaranje ofseta od granica i inverziju rezultata odabira ograničenja.

Imate tri mogućnosti za konfiguriranje ograničenja:

• Containment curves: Pomoću ikone sa strelicom možete definirati krivulje granica ograničenja po Solid ili Wireframe Chaining uz prikaz broja i boje odabranih krivulja.
• Additional offset: Primijenite pomak putanje alata koji je relativan u odnosu na granicu ograničenja.
• Invert containment area: Prebacite područje obrade s područja unutar granice ograničenja na područje nasuprot granici ograničenja.

Naginjanje alata tijekom spiralnog ulaza

Opcija Tilt during helix za putanje alata za višeosno glodanje džepova orijentira vektor alata tako da je okomit na rez u svakoj točki spiralnog pomicanja. Ovo kretanje smanjuje preopterećenje alata kod grube obrade. Nagib tijekom spirale povećava vijek trajanja alata održavanjem konzistentnog opterećenja strugotine na alatu tijekom ulaska.

Bez ove opcije Mastercam izvodi spiralni ulazak koristeći samo 3-osno kretanje, što rezultira naglom promjenom gibanja kada alat prelazi s 3-osnog na 5-osno kretanje. Otključavanje punog raspona gibanja omogućuje alatu kontinuirano poravnavanje s normalama područja obrade, omogućujući alatu da manje agresivno prelazi s spiralnog ulaska na strategiju područja obrade.

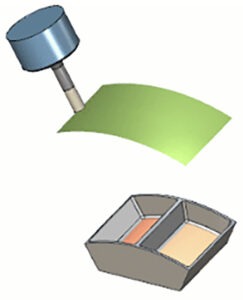

Prilagođeni Surface Clearance za operaciju Pocketing

Odaberite prilagođenu površinu kao područje povrata alata kako biste optimizirali kretanje ulaska i izlaska, nudeći dodatnu kontrolu nad položajem alata tijekom pokreta. Mastercam poravnava sva odmicanja i pokrete (Linking) s definiranom površinom. Ova značajka podržava cilindrične, sferne, ravne i nepravilne površine, ali se može koristiti samo za grube obrade s 3 i 5 osi.

Korištenje vrha ili bočne strane alata kod Swarf Milling operacije

Swarf Milling strategija ima opciju Cut with u Tool Axis Control parametrima s kojom se određuje treba li rezati vrhom ili bočnom stranom alata što pruža povećanu korisničku kontrolu za alate s više reznih oštrica. Ova opcija dostupna je kada koristite glodala skošenih rubova (Chamfer Mill), a možete je koristiti i sa ravnim glodalima koji imaju definirano skošenje na rubu alata (Flat Endmill).

Blending Distance za kontrolu posmaka na određenom području

Opcija Blending Distance jedan je od parametara kontrole posmaka u parametrima  Feed Rate Control za operacije Unified, Triangular Mesh i Multiaxis Pocketing. Navedeni paremetri zone kontrole posmaka omogućuju vam izmjenu programirane brzine posmaka unutar određenog područja. Blending distance daje dodatnu kontrolu nad područjem unutar kojeg će se dogoditi promjena posmaka. Određuje područje putanje alata preko kojeg će Mastercam mijenjati brzinu posmaka pri prijelazu na početak ili na kraja zone kontrole brzine posmaka.

Za više dodatnih informacija i testnim licencama za Multiaxis modul možete nam se obratiti na e-mail: info@mastercam.hr
