Više kontrole, čišći pokreti i brži rezultati
Uklanjanje srha s rubova često je posljednji korak između strojne obrade i gotovog proizvoda, zbog čega su učinkovitost, dosljednost i kontrola od ključne važnosti. U Mastercamu 2027 putanja alata za uklanjanje srha dobila je nekoliko značajnih poboljšanja kojima se pojednostavljuje programiranje, unapređuje kretanje alata i korisnicima pruža veća fleksibilnost pri izradi NC programa.
U videu ispod možete pogledati što je novo.
Pametnija kontrola smjera obrade
Jedna od važnijih novosti je dodana mogućnost automatske ili korisnički definirane kontrole smjera obrade u strategijama Deburr 3-Axis i Deburr (Multiaxis).
Do sada je bilo moguće birati samo između istosmjernog (Climb) i protusmjernog (Conventional) glodanja. Iako je takav način prikladan za većinu primjena, mogao je stvarati poteškoće pri korištenju specijalnih alata, poput lollipop glodala za skidanje rubova na podrezanim površinama (undercut). Kako bi se zadržao odabrani smjer rezanja, često je bilo potrebno jednu operaciju podijeliti na više zasebnih operacija, što je povećavalo vrijeme programiranja.

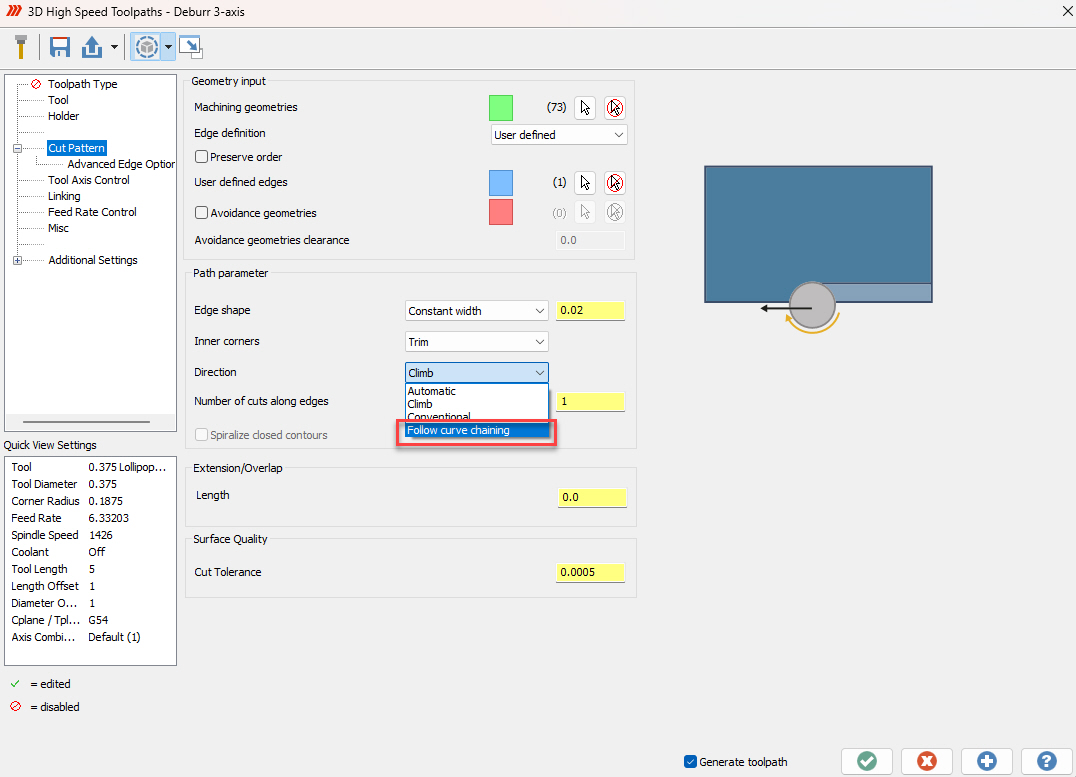

Za korisnike koji žele potpunu kontrolu nad obradom dostupna je opcija Follow Curve Chaining, pri kojoj Mastercam slijedi točan smjer geometrije koji je korisnik definirao prilikom odabira putanje obrade.
Spiralna obrada zatvorenih kontura za neprekidno gibanje
Kod uklanjanja srha na zatvorenim konturama, više uzastopnih prolaza (Number of cuts along edges) može uzrokovati velik broj povezujućih ulaznih i izlaznih pomaka između pojedinih prolaza.

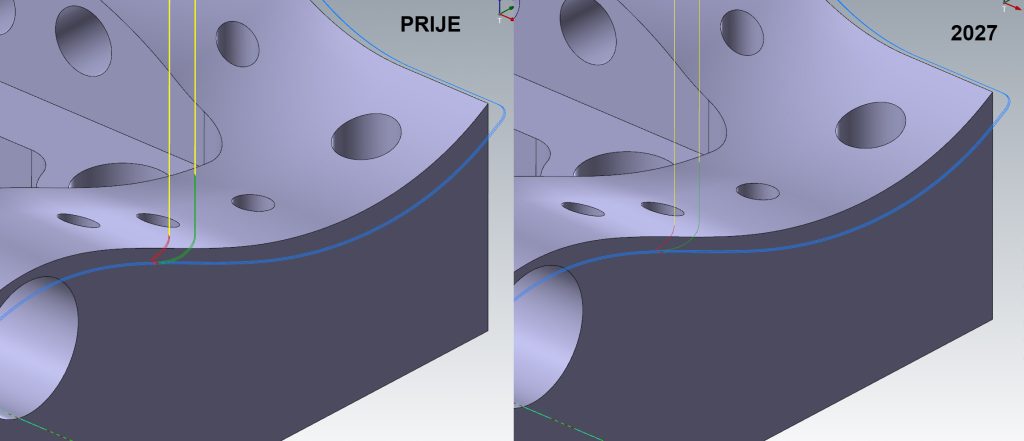

Nova opcija Spiralize Closed Contours uklanja taj problem tako da više prolaza spaja u jednu kontinuiranu spiralnu putanju alata.
Umjesto stalnog korištenja ulaza i izlaza između pojedinih prolaza, alat se glatko i neprekidno kreće duž cijele konture u jednom kontinuiranom pokretu.
Očuvanje zadanog redoslijeda obrade rubova
U mnogim slučajevima programeri moraju pojedine rubove obraditi točno određenim redoslijedom kako bi zadovoljili tehnološke zahtjeve, održali potrebne tolerancije ili osigurali pravilnu izvedbu sljedećih proizvodnih procesa.
Mastercam 2027 uvodi novu opciju Preserve User Selected Order, koja korisnicima omogućuje potpunu kontrolu nad redoslijedom obrade rubova izravno unutar strategije Deburr.
Umjesto kreiranja više zasebnih Deburr operacija radi postizanja željenog redoslijeda, programer sada može jednostavno odabrati rubove redoslijedom kojim želi da ih Mastercam obradi.
Proširena podrška za alate za obradu sa više trana strane
Mastercam 2027 donosi i veću fleksibilnost pri odabiru alata zahvaljujući novoj podršci za Backside Chamfer unutar strategije Deburr.
Iskorištavanjem geometrije ruba na utornim glodalima (slot mill), Mastercam sada za obradu može koristiti i gornji i donji rub alata.
U prethodnim verzijama kod ovakvih alata bilo je moguće koristiti samo donji rezni rub za obradu ruba modela. Nova funkcionalnost omogućuje učinkovito korištenje obje rezne površine, čime se povećava svestranost alata i omogućuje učinkovitija obrada.
Brži odabir rubova uz nove filtre
Funkcija Auto Detect već je dugo jedan od najmoćnijih alata za povećanje produktivnosti u strategiji Deburr, jer programerima omogućuje brzo prepoznavanje rubova prikladnih za obradu. U praksi je ipak često bilo potrebno ručno uklanjati neželjeno odabrane rubove prije generiranja putanje alata.
Mastercam 2027 taj problem rješava novim filtrima rubova (Edge Filtering) koji su dostupni u prozoru Advanced Edge Options.
Filtri automatski uklanjaju najčešće vrste rubova koje tijekom obrade obično nije potrebno obrađivati.
Dostupni filtri
Vertikalni rubovi (Vertical Edges) – Automatski isključuje vertikalne rubove koje funkcija Auto Detect često prepoznaje tijekom 3-osne obrade s određenim vrstama alata.
Kružni rubovi rupa (Circular Holes) – Isključuje rubove rupa na ravnim površinama, koje je obično učinkovitije obrađivati svrdlima, zabušivačima ili centrirnim svrdlima.
