Sa zadovoljstvom najavljujemo službeno izdanje programa Mastercam 2027, koji je sada dostupan svim novim korisnicima te onima s aktivnim planom održavanja tj. Mastercam CONNECT. Najnovija verzija programa Mastercam-a osmišljena je kako bi vam pomogla brže pripremiti programe, osigurati sigurnije procese strojne obrade i dosljedno proizvoditi visokokvalitetne dijelove.

ISTAKNUTI NOVITETI MASTERCAM 2027

Poboljšanja Deburr operacije

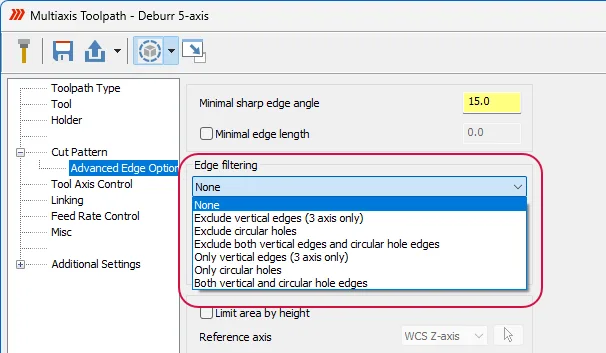

Mastercam 2027 donosi jedno od najvažnijih dosadašnjih ažuriranja na području uklanjanja srha (Deburr). Zahvaljujući inteligentnoj automatizaciji i poboljšanoj kontroli sa strane korisnika, moguće je optimizirati smjer obrade, koristiti dodatne filtre obrade, spiralno povezivati konture između više prolaza, iskoristiti redoslijed uklanjanja srha te po novome koristiti Slot Mill alate za uklanjanje srha s gornje i donje strane u jednoj operaciji.

Ova poboljšanja smanjuju „prazne“ hodove alata, pojednostavljuju podešavanje parametara i osiguravaju čišću te ujednačeniju završnu obradu rubova.

Nadogradnje Multiaxis operacija

Pri obradi složenih geometrija Mastercam 2027 omogućuje još veću kontrolu nad simultanim strategijama. Novosti u Multiaxis operacijama uključuju:

• pametne bočne prolaze u SWARF operaciji
• mogućnost definiranja više krivulja u Unified – Guide Morph operaciji
• zaglađene prijelaze između kontura
• mogućnost upravljanja nagibom alata pomoću žičane geometrije (linija)

U praksi to znači brže programiranje, bolju kvalitetu obrađenih površina i predvidljivije gibanje alata čak i kod najsloženijih obradaka.

Poboljšanja u Multiaxis Pocketing operaciji

Mastercam 2027 donosi značajna poboljšanja strategije Multiaxis Pocketing. Nove funkcije sada uzimaju u obzir stezne elemente (fixtures), dok funkcija automatske obrade ostatka materijala omogućuje učinkovitije uklanjanje zaostalog materijala nakon grube obrade.

Realan izračun vremena obrade

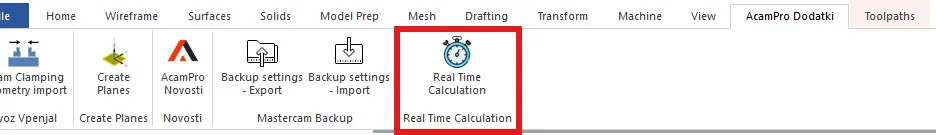

Jedna od ključnih novosti u Mastercamu 2027 je dodatak za realan izračun vremena obrade izravno iz G-kôda. Dodatak je razvijen od strane tima AcamPro i omogućuje znatno precizniji izračun trajanja obrade.

Vrijeme koje prikazuje Mastercam temelji se isključivo na korištenim posmičnim brzinama i duljini putanje alata. U određenim slučajevima ono može značajno odstupati od stvarnog vremena, osobito kod Dynamic obrada ili glodanja na velikim strojevima s manjim ubrzanjima i usporenjima radnih osi.

Za razliku od toga, naš dodatak analizira cjelokupni postprocesirani G-kôd te kontinuirano izračunava stvarno vrijeme uzimajući u obzir kompletnu 3-osnu kinematiku stroja.

Ključni podaci za precizan izračun su:

• ubrzanja i usporenja stroja u X, Y i Z osi
• kvaliteta završne obrade (zaobljavanje kutova), koja se najčešće definira prije početka obrade (G05.1 / CYCLE 32.1 / CYCLE 832)

Vrijednosti kvalitete obrade obično se kreću između 0,01 i 0,05 mm.

Dodatak također uzima u obzir vrijeme izmjene alata te ga pribraja ukupnom vremenu obrade.

Osim brzih i radnih gibanja, dodatak prepoznaje i precizno izračunava vrijeme izvođenja četiri najčešća ciklusa bušenja:

• Drill
• Peck Drill
• Chip Break
• Tap

Napomena

• Radi samo s određenim CNC upravljačkim sustavima (Siemens, Heidenhain i Fanuc).

• Trenutačno podržava samo glodanje. Podrška za tokarilice i Mill-Turn obradu planirana je u budućim verzijama.

• Pomak alata prema referentnim točkama nije uključen u izračun jer iz G-kôda nije moguće utvrditi položaj strojne nulte točke. To vrijeme potrebno je izmjeriti i dodati vremenu izmjene alata.

• Korekcija radijusa alata (G41/G42) trenutno nije podržana.

• Dodatak radi samo za 2D i 3D operacije. Simultane višestruke operacije nisu podržane.

Ažurirano podešavanje Mill-Turn strojeva

Nova verzija donosi redizajnirano sučelje za konfiguraciju Mill-Turn strojeva koje sada koristi pregledniji sustav kartica (tabova).

Trenutačni grafički prikaz stroja poboljšava prostornu percepciju postavke, pomaže brže uočiti moguće pogreške u postavkama te skraćuje vrijeme od pripreme programa do početka obrade.

Zahvaljujući intuitivnijem i preglednijem sučelju, konfiguracija čak i najsloženijih Mill-Turn strojeva sada je brža, jednostavnija i pouzdanija.

Poboljšana funkcija Create Planes

U novoj verziji funkcija Create Planes, osim kreiranja ravnina pomoću linija, sada omogućuje i kreiranje ravnina na temelju površina.

Ovo će posebno koristiti naprednim korisnicima 3+2-osne obrade koji svakodnevno stvaraju veći broj nestandardnih radnih ravnina.

Prednost ove funkcije je mogućnost definiranja neograničenog broja ravnina odjednom pomoću linija i površina. Također omogućuje:

• jedinstveno imenovanje ravnina
• automatski izračun kutova 4. i 5. osi

Najjednostavniji način stvaranja linija u provrtima je korištenje funkcije Hole Axis u kartici Model Prep.

Za definiranje ravnina prema površinama dovoljno je označiti ravne površine na kojima će se kreirati nove ravnine.

Bolji pregled ostatka materijala u Stock funkciji

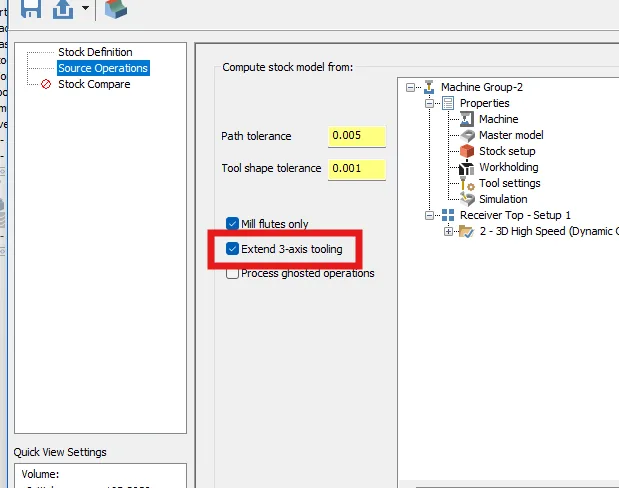

Mastercam 2027 uvodi novu opciju Extend 3-Axis Tooling unutar operacije Stock Model, koja omogućuje precizniju kontrolu izračuna 3-osnih putanja alata.

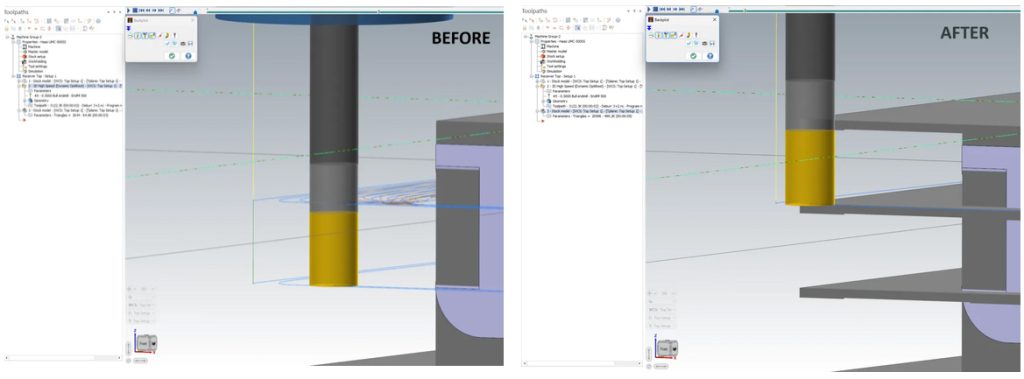

Ova postavka prikazuje područje rezanja duž cijele duljine alata do držača ili samo u duljini reznog dijela alata.

Nova opcija omogućuje bolji uvid u ponašanje alata te doprinosi:

• preciznijim simulacijama
• predvidljivijim rezultatima obrade
• smanjenju rizika od sudara i loma alata

Bolja preglednost ravnina kod operacija glodanja

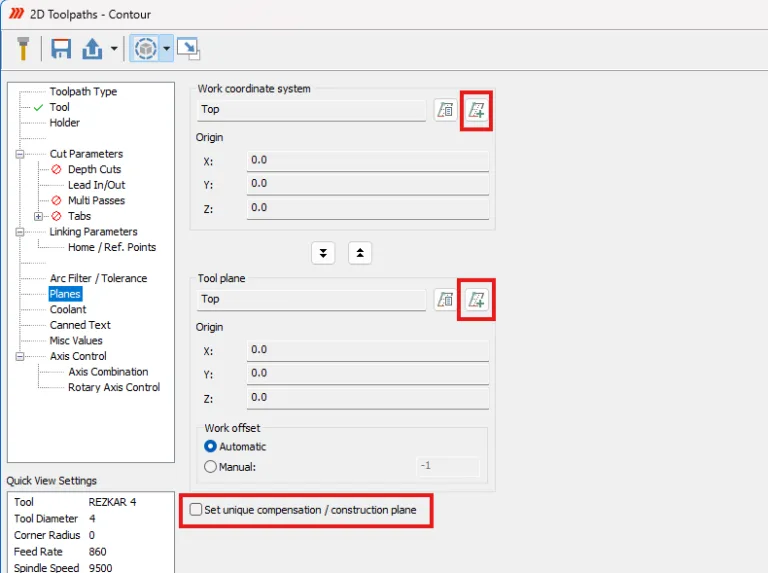

U svim operacijama glodanja kartica Planes sada koristi novi prikaz ravnina.

Prikazuju se:

• koordinatni sustav obratka (WCS)
• ravnina alata (Tool Plane)

Dodatno je omogućeno i kreiranje novih ravnina izravno unutar parametara operacije putem funkcije Create Plane.

Ova promjena pomaže spriječiti nenamjeran odabir pogrešne kompenzacijske ili konstrukcijske ravnine, što je u prošlosti moglo uzrokovati upozorenja ili neočekivano gibanje alata tijekom obrade.

Ako je potrebna zasebna kompenzacijska ili konstrukcijska ravnina, ona se i dalje može definirati pomoću nove opcije Set Unique Compensation / Construction Plane.

Poboljšani AutoCursor

Mastercam 2027 donosi poboljšanja u odabiru geometrije, uključujući unaprijeđenu funkciju Edge Selection i novu metodu Loop Selection, dostupne u traci AutoCursor.

Edge Selection

Ažurirana funkcija sada omogućuje odabir rubova površina (surface edges).

U prethodnim verzijama rubove površina nije bilo moguće koristiti u određenim operacijama, poput Curve On One Edge. U Mastercamu 2027 ti se rubovi sada pravilno prikazuju i mogu odabrati kada je uključena opcija Edge Selection.

Loop Selection

Nova funkcija značajno pojednostavljuje odabir geometrije pri radu s tijelima i površinama. Umjesto odabira pojedinačnih rubova, jednim klikom moguće je odabrati cijelu zatvorenu petlju rubova. Primjerice, moguće je brzo označiti cijeli vanjski obris modela, a zatim po potrebi pomoću funkcije Edge Selection ukloniti pojedine rubove iz odabira.

Time se ubrzava rad, smanjuje mogućnost pogreške i povećava učinkovitost programiranja.

Novosti u Mastercam Copilotu 2027

Mastercam Copilot u verziji 2027 donosi brojne novosti i poboljšanja koja dodatno pojednostavljuju rad i povećavaju produktivnost korisnika.

Proširena podrška za .NET Scripting omogućuje izradu i uređivanje skripti izravno u razgovoru s namjenskim Copilot agentom. Tako korisnici mogu provoditi automatizaciju i prilagodbe bez prekidanja radnog procesa ili prebacivanja između različitih alata.

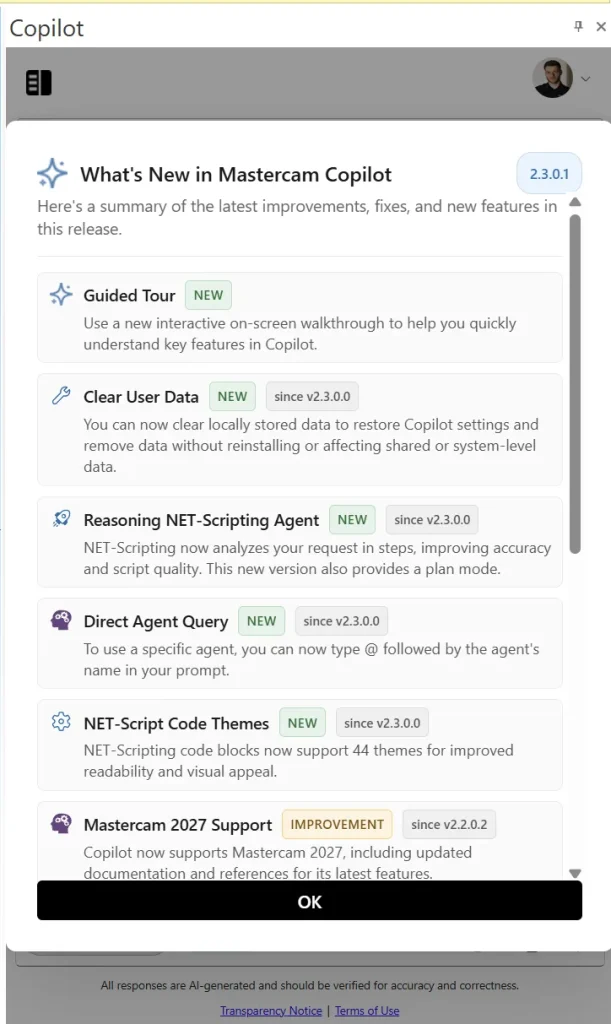

Nova funkcija What’s New, dostupna putem izbornika Copilot, omogućuje brz pregled najnovijih funkcija, poboljšanja i ažuriranja. Korisnici su tako uvijek upoznati s novostima, bez potrebe za napuštanjem Copilot okruženja.

Za nove korisnike dostupan je i interaktivni vođeni obilazak (Guided Tour) koji kroz praktične primjere predstavlja ključne funkcije, agente i radne procese. Budući da se sadržaj automatski ažurira zajedno s razvojem Copilota, upute su uvijek aktualne i usklađene s najnovijom verzijom.

Redizajniran je i način odabira Copilot agenata. Umjesto prijašnjih gumba, sada je dostupan pregledan padajući izbornik, a agente je moguće mijenjati tijekom razgovora i pomoću naredbe „@”. Osim toga, Copilot sam prepoznaje najprikladnijeg agenta za pojedini zadatak, omogućuje trenutačno prekidanje zahtjeva te osigurava još lakši, prirodniji i učinkovitiji tijek rada.
