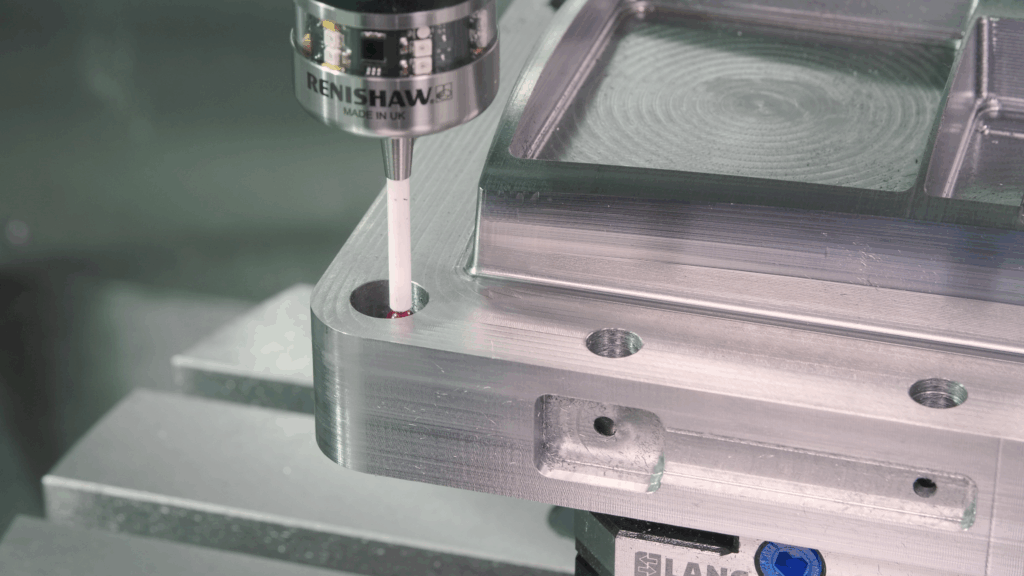

Mastercam Probing je programski dodatak za Mastercam koji omogućuje programiranje mjernih ticala za CNC strojeve izravno unutar Mastercama. Time se učinkovito doprinosi poboljšanju kvalitete proizvoda, povećanju produktivnosti te smanjenju vremena potrebnog za mjerenje obratka.

Uz pomoć mjernih ciklusa za automatsko određivanje referentnih točaka (G54, G55 …), detekciju i poravnanje zakošenog položaja obratka, moguće je značajno skratiti vrijeme postavljanja sirovca.

Tijekom procesa obrade moguće je kontinuiranim mjerenjem automatski kompenzirati eventualne nepravilnosti i odstupanja od zadanih tolerancija. Po završetku cijelog ciklusa obrade obradak je moguće ponovno izmjeriti kako bi se potvrdile njegove konačne dimenzije prije skidanja sa stroja.

S Mastercam Probing dodatkom jednostavno je poboljšati konačnu kvalitetu proizvoda i postići dosljedno ponovljive rezultate u serijskoj proizvodnji.

PODRŽANI PROIZVOĐAČI I UPRAVLJAČI
Simulacija i grafički prikaz

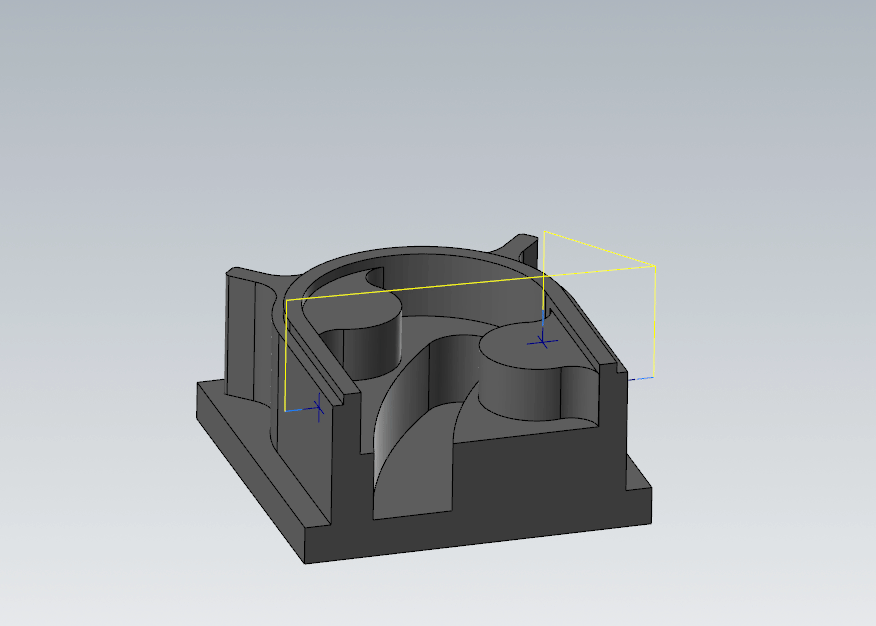

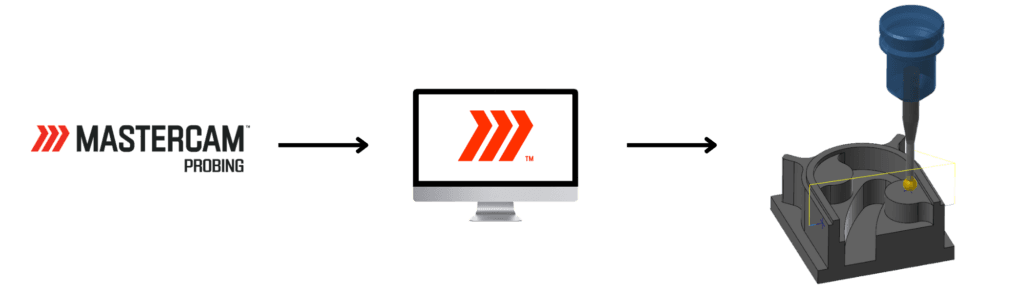

Mastercam Probing je izravno integriran u Mastercam, što korisniku omogućuje jednostavnu i preglednu Backplot simulaciju svih korištenih mjernih ciklusa.

Mjerna sonda u praksi se definira kao “Lollipop” glodač s točnim dimenzijama i koristi se u mjernim operacijama.

PODRŽANI MJERNI CIKLUSI PROIZVOĐAČA STROJEVA

Specijalni ciklusi i makroi proizvođača mjernih ticala moraju biti instalirani na upravljačima koji nemaju vlastite ugrađene mjerne cikluse.

Popis podržanih upravljača:

Renishaw

  • Brother
  • Fanuc
  • Haas
  • Mazak
  • Okuma

Blum

  • Brother
  • Fanuc
  • Haas
  • Mitsubishi
  • Okuma
PODRŽANI UGRAĐENI MJERNI CIKLUSI UPRAVLJAČA

Neki CNC upravljači već imaju ugrađene mjerne cikluse. U tom slučaju podržana je bilo koja marka mjernog ticala.

Heidenhain

  • TNC320
  • TNC400
  • TNC426
  • TNC430
  • iTNC530
  • TNC640

Makino

  • Professional 6

Okuma

  • OSP‑200M

Siemens

  • S828D
  • S840D
  • S840Dsl
PRIMJER MJERENJA UTORA

U videu možete vidjeti primjer kreiranja obrade za mjerenje unutarnjeg utora na obratku.

Nakon izvedenog mjerenja korisnik može pregledati izmjerene vrijednosti te koristiti napredne IF/THEN funkcije kako bi automatski kompenzirao odstupanja i ponovno pokrenuo finu Contour operaciju u slučaju da je utor izvan dopuštenog tolerancijskog područja.
