U novoj verziji Mastercam 2024 pod sekcijom Design donosimo neka od poboljšanja u odnosu na prethodne verzije.

1. Gview kocka – nova orijentacija

• Bolji prikaz i jednostavnija orijentacija tokom rada
• Jednostavnim klikom na Top, Front, Right… odabirete „Plane“ u kojem želite raditi
• Više opcija za prikaz iz različitih kuteva klikom na rub i kut kocke
• Za nove korisnike brz i jednostavan način za orijentiranje na zaslonu

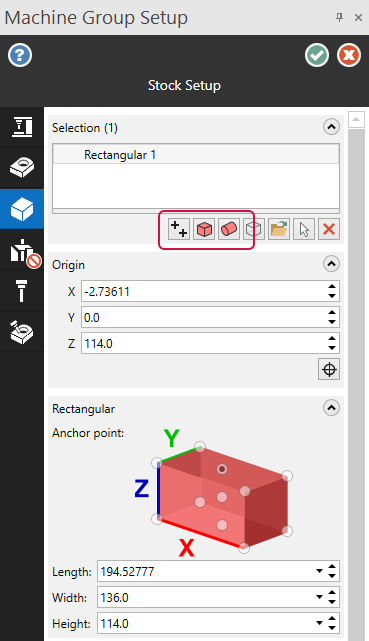

2. Stock Setup – Definiranje sirovca

Mastercam 2024 nudi tri nove metode definiranja sirovca u “Stock Setup” sučelju. Vraćaju se „stare“ funkcije koje su bile u nekim ranijim verzijama:

• „Add from two corner“ – odaberite 2 kuta modela / nacrta
• „Create rectangular stock“ – definiranje pravokutnog oblika sirovca
• „Create cylindrical stock“ – definiranje cilindričnog oblika sirovca

• Push Pull funkcija gdje se može zasebno ručno definirati dimenzija određene plohe sirovca

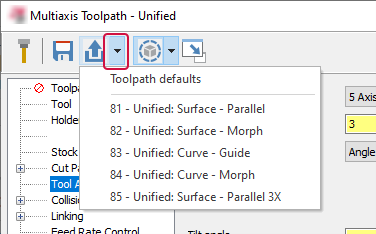

3. Spremanje/učitavanje Toolpath postavki

• Jednostavniji unos/izvoz definiranih postavki operacija ikone “Toolpaths defaults”
• Moguće brzo prebacivanje iz jedne liste u drugu sa raznim postavkama spremljenim prema Vašim režimima rada za određene operacije

4. Dynamic Trim funkcija

Nekoliko dosadašnjih funkcija objedinjeno je u „Dynamic Trim“ funkciju u kartici Wirefrime. „Dynamic Trim“ kombinira „Trim to Entities“, „Divide“, „Trim to Point“ i „Modify Length“ u jednu funkciju tako da korisnici mogu jednostavno primijeniti bilo koju od ovih funkcija na geometriju bez potrebe za dodatnim klikanjem svake funkcije zasebno. Kartica Wireframe -> Modify -> Dynamic Trim.

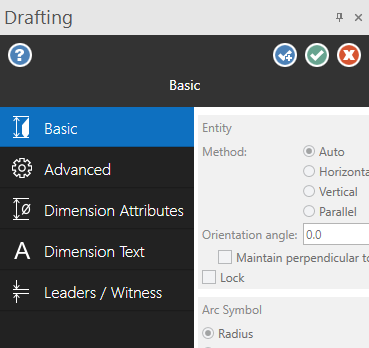

5. Drafting Dimensions – novo sučelje

Novo sučelje za stvaranje kota sadrži osnovne i napredne atribute dimenzija i teksta. Pomoću novog sučelja možete odmah mijenjati željen postavke za određene kote koje izrađujete. Time se eliminira potrebu za izlaskom iz funkcije i uređivanjem ovih postavki u dijaloškom okviru konfiguracije sustava.

Uz osnovne i napredne sekcije dostupne u prethodnim verzijama, postoje još tri nove stranice panela.

• Dimension Attributes: postavlja svojstva za koordinate i simbole.
• Dimension Text: postavlja svojstva za veličinu teksta, dimenzije točke, smjer teksta i orijentaciju teksta.
• Leaders/Witness: postavlja svojstva za linije i strelice.

Ovo su samo neke od noviteta u novoj verziji Mastercam 2024 Design. Ostale značajke iznosimo uskoro. Za sva dodatna pitanja i informacije možete nas kontaktirati,

Vaš Mastercam Tim Hrvatska.
