2D ili 3D strojna obrada?

Kad biste pitali koja je razlika između 2D i 3D strojne obrade, vjerojatno biste dobili standardni odgovor “2D strojna obrada radi u dvije osi, a 3D radi u tri.” To je točan odgovor, ali ništa drugo. Dakle, što to zapravo znači i kada biste trebali koristiti jedno ili drugo? Pratite ovaj članak kako biste saznali više o 2D i 3D strojnoj obradi.

Koja je razlika između 2D i 3D?

Utvrdili smo da 2D strojna obrada koristi dvije osi dok 3D koristi tri. “D” u ovim terminima se odnose na “dimenzije”. To znači da se 2D dio obrađuje pomoću alata koji je fiksiran na određenoj visini, ali se može kretati naprijed-natrag i sa strane na stranu – to su dvije osi koje mu daju 2D klasifikaciju. Također se odnosi na bušenje, u kojem korisnik postavlja statički alat na X- i Y-osi dok se Z-os pomiče gore-dolje. Zamislite drveni blok na koji će biti ugravirano nečije ime. Ovo je savršena aplikacija za 2D glodanje, budući da će samo ime biti jedna razina uz vrh.

U 3D glodanju, alat se također može kretati i gore-dolje, što čini ukupno tri osi. Alat se može kretati desno, dolje i naprijed odjednom. S ovom dodanom osi gibanja mogu se strojno obraditi mnogo složeniji oblici, poput lopatica ventilatora, mehaničkih nosača i zupčanika. Zamislite da se umjesto nečijeg imena u blok ukleše minijaturna planina. Budući da će planina varirati u visini, kao i rastezati se s jedne na drugu stranu i straga prema naprijed, koristit će se 3D strojna obrada.

2D strojna obrada

2D glodanje se smatra temeljem, ali nije samo po sebi jednostavnije od 3D glodanja. Radnja neće odabrati strojnu obradu nečega u dvije dimenzije samo zato što je lakše. U bilo kojoj industriji, dizajn dijela uvijek će diktirati kako će biti strojno obrađen. Neki od najčešće 2D strojno obrađenih dijelova su ploče, električni krugovi i znakovi.

3D strojna obrada

3D glodanje ističe se na dijelovima složenijih oblika, posebno na onima s iscrtanim ili neravnim površinama. Dijelovi za industriju kalupa, kao i za zrakoplovnu industriju, često se oslanjaju na 3D strojnu obradu.

Brzi primjer

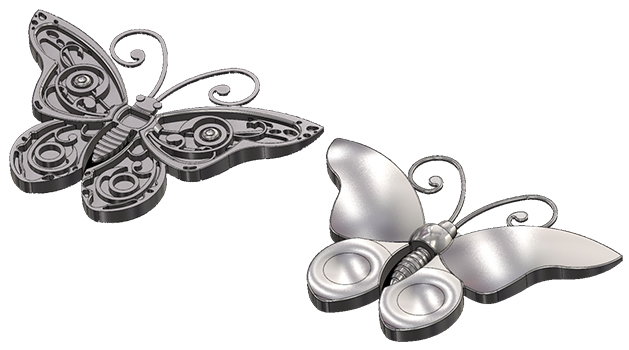

Sljedeći modeli ilustriraju da nije mudro stvarati pretpostavke o 2D naspram 3D glodanja, osobito kada je riječ o njihovoj složenosti. Leptir s lijeve strane objektivno je složeniji od svog dvojnika s desne strane. Lijevi dio je, doduše, 2D obrađen. Desni je 3D obrađen. Model koji se obrađuje će uvijek odrediti koja je metoda najbolja ovisno o kompleksnosti i geometriji modela.

Saznajte više

Individualni strojari često započinju s 2D glodanjem prije nego što zakorače u 3D glodanje kako njihove vještine rastu, posebno u poslovima s obje strojne obrade. Prilično je uobičajeno da Tvrtke imaju i 2D i 3D mogućnosti tako da postoji širi raspon dijelova koji se mogu obraditi. U ovim postavkama lako je vidjeti gdje je linija zamagljena između ove dvije tehnologije i između njih i sljedeće: višeosne.

Da biste utvrdili koja je tehnologija prava za vas, obratite nam se i uđite u svijet strojne obrade,

Vaš Mastercam Hrvatska tim.
