U ovoj prezentaciji približiti ćemo Vam novu opciju u Mastercam 2022, a to je Automatic Region Chaining u operacijama Dynamic Mill i Area Mill. Navedena opcija skraćuje Vam vrijeme selektiranja područja obrade što možete vidjeti u sljedećem primjeru.

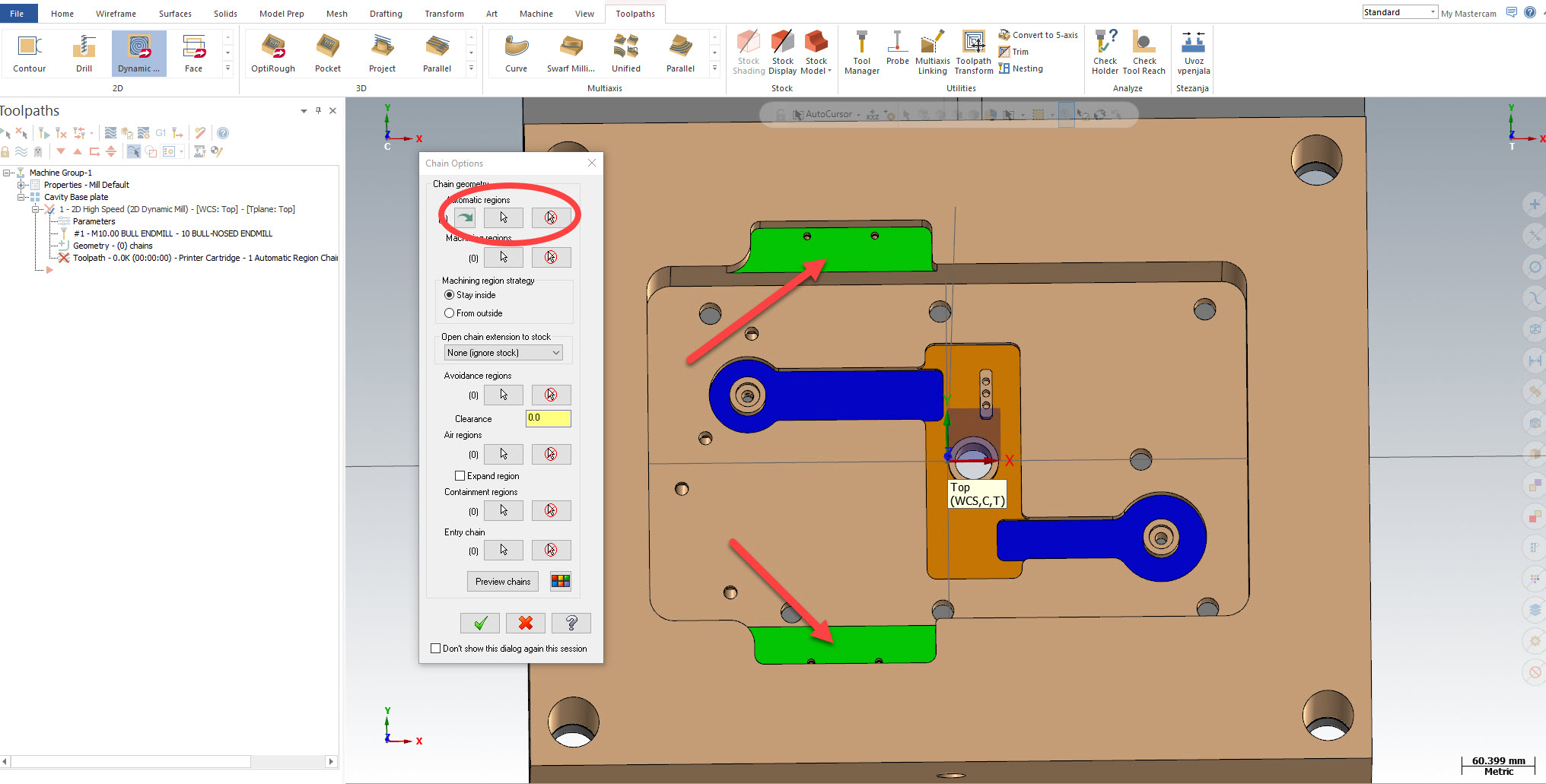

1. U primjeru kojeg možete vidjeti u sljedećim slikama odabrali smo operaciju Dynamic Mill, te krenuli u obradu zeleno označenih džepova. Odabirom pomoću automatic region kliknite na površine zelenih džepova.

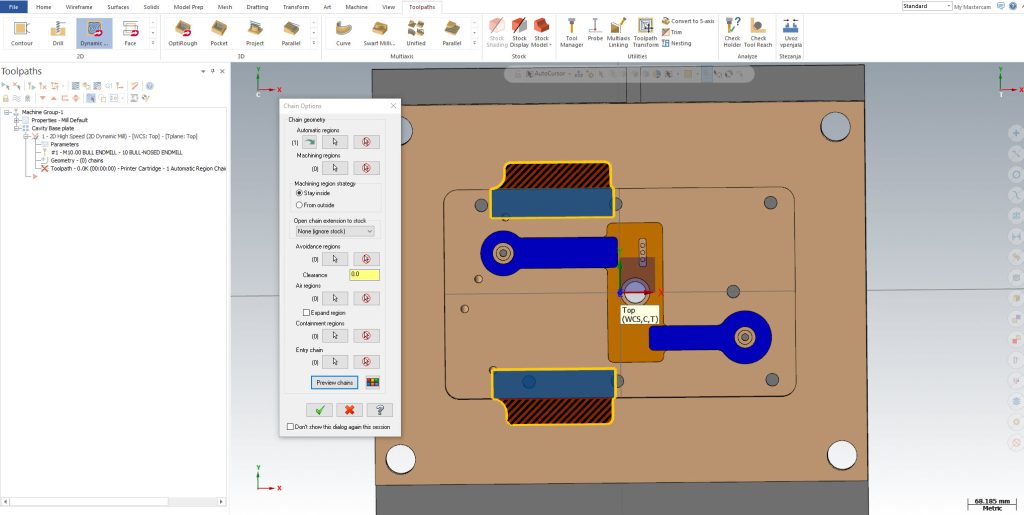

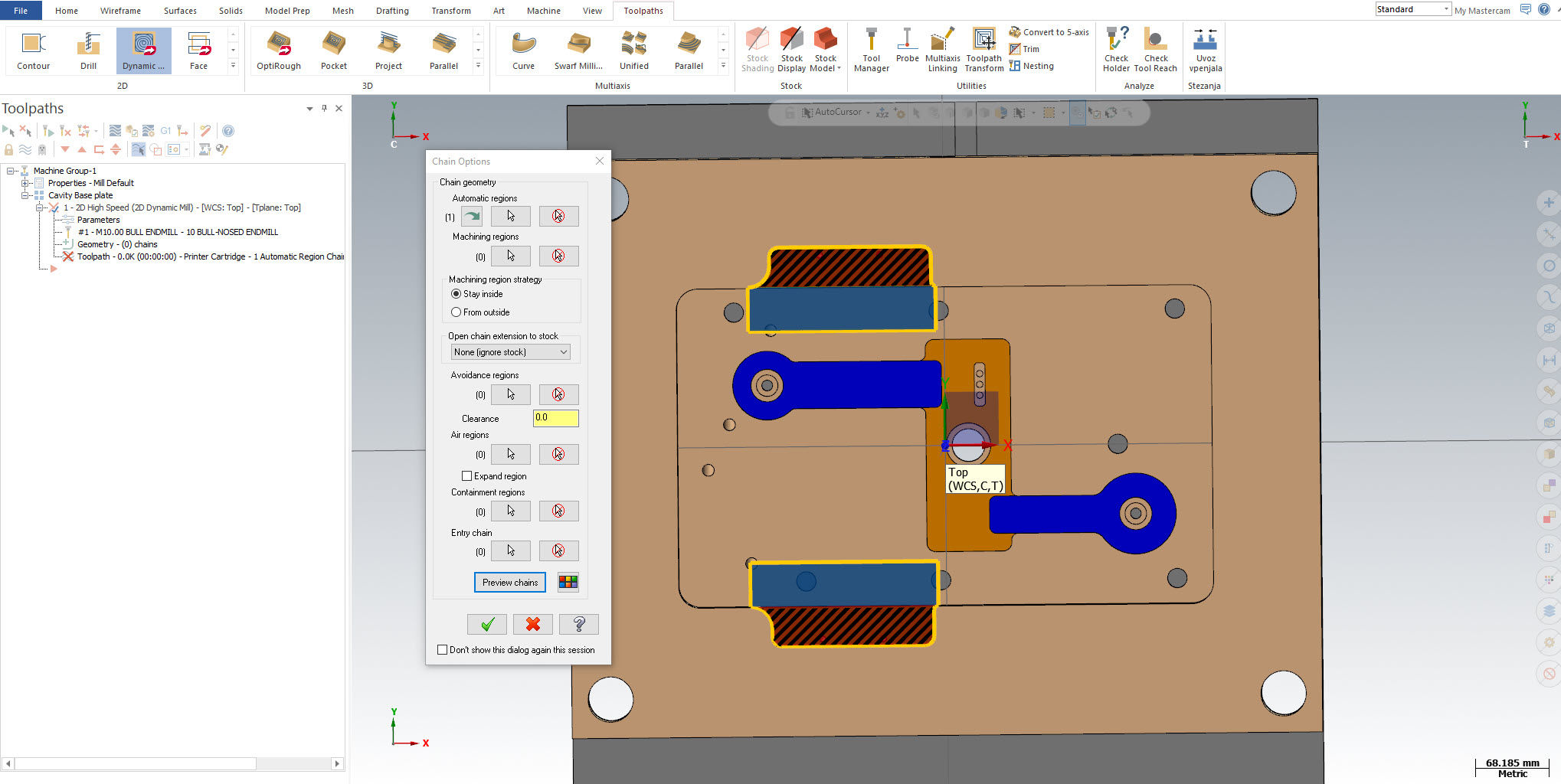

2. Nakon odabira dvije navedene površine i ako kliknemo na Preview chain vidimo da nam je na ovaj način odabira već označeno područje obrade ali i područje gdje se može naći alat prilikom ulaza u područje obrade. Dakle jednim klikom Mastercam je automatski detektirao područje obrade i detektirao je otvorene bridove. Bez dodatnog postavljanja strategije obrade From outside Mastercam je detektirao solid i odabrana područja, te sam posatavio strategiju, time i otvorene bridove. Ovim primjerom smo pokazali da jedan klik zamijeni dva ili više klika kako bi odabrali ostale postavke / konture (strategiju, air region i sl.)
3. Sljedeće je da moramo odabrati alat za obradu kao i režime rada, te dubine i sve ostale parametre kao i do sada što smo podešavali u navedenim operacijama.

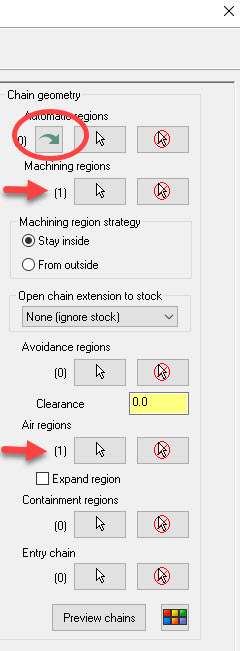

4. Ukoliko ne želite koristiti postavke automatskog odabira područja obrade možete sve što ste automatskim odabirom odabrali rasčlaniti po područjima klikom na zelenu strelicu u području Automatic region kao što je označeno na sljedećoj slici. Time smo rasčlanili sve konture odabrane automatskim odabirom na zasebne konture kao npr. Machine region konturu i Air region konturu u ovom primjeru.
5. Ovim korakom možemo ponovno sami odabirati ili dodavati određene konture.

 Sve navedeno možete primjeniti i na Vaše solid modele kako bi programiranje bilo što brže i učinkovitije.NAPOMENA: Navedeno se može izvesti samu u verziji Mastercam 2022.Za sva dodatna pitanja obratite nam se na kontakt e-mail: podrska@camteh.hr
