Advance drill

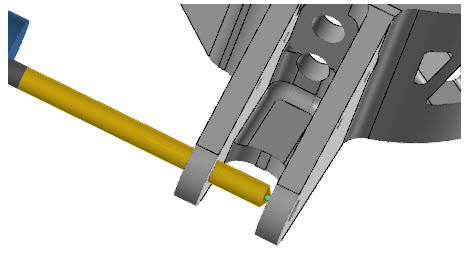

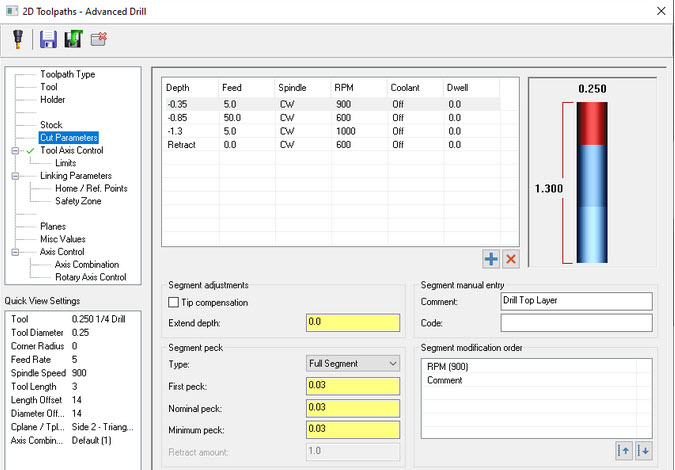

Mastercam 2021 ima novu operaciju Advance Drill – prilagodljiv multisegmentni ciklus bušenja. Pomoću ove operacije možete svaki segment ciklusa bušenja definirati s posebnim parametrima. Sve navedene parametre definiraju se u „Cut Parameters“ tablici.

Za svaki segment možete prilagoditi bilo koje ili sve sljedeće uvjete:

Definirajte pojedinačne cikluse bušenja unutar segmenta.
Postavite brzinu posmaka ili odaberite brzi hod (G0).
Promijenite brzinu i smjer okratanja spindle.
Uključite ili isključite opcije hlađenja.
Ručno dodajte komentare ili kod.

Kao i druge operacije bušenja, pomoću parametra „Tool Axis Control“ možete odabrati 3-osno, 4-osno ili 5-osno bušenje. Odabirom 4-osnog ili 5-osnog bušenja daje vam pristup dodatnim višeosnim značajkama, poput definiranja sigurnosne zone.

Napredno bušenje nalazi se u 2D galeriji na kontekstualnoj kartici Mill Toolpaths.

Chamfer Drill

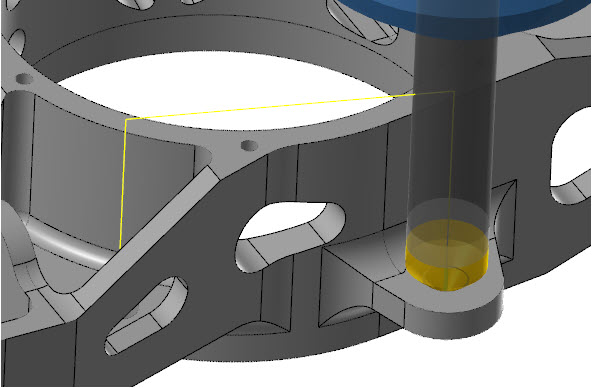

omogućava stvaranje skošenja na svim rupama na Vašem modelu (u istim ili različitim ravninama) bez obzira na promijer rupe. Korištenjem bilo kojeg alat sa suženim vrhom kao npr. trkač, zabušivač i sl Chamfer Drill operacija izračunava putanju alata nakon unesene željene širine ili dubine skošenja u parametrima.

Kao i druge operacije bušenja, pomoću parametra „Tool Axis Control“ možete odabrati 3-osno, 4-osno ili 5-osno skošenje na rupama.

Da biste kreirali putanju alata, odaberite operaciju Chamfer Drill u sekciji 2D mill toolpaths. Zatim pratite sljedeće korake za izradu odabrane operacije:

Odaberite entitete (rupe) na kojima želite napraviti skošenje.
[Ctrl + Click] za odabir svih odgovarajućih entiteta na cijelom modelu.
[Ctrl + Shift + Click] za odabir svih odgovarajućih entiteta na istoj (trenutnoj) ravnini.
Kliknite na zelenu strelicu ukoliko želite promijeniti smjer.
Odaberite alat

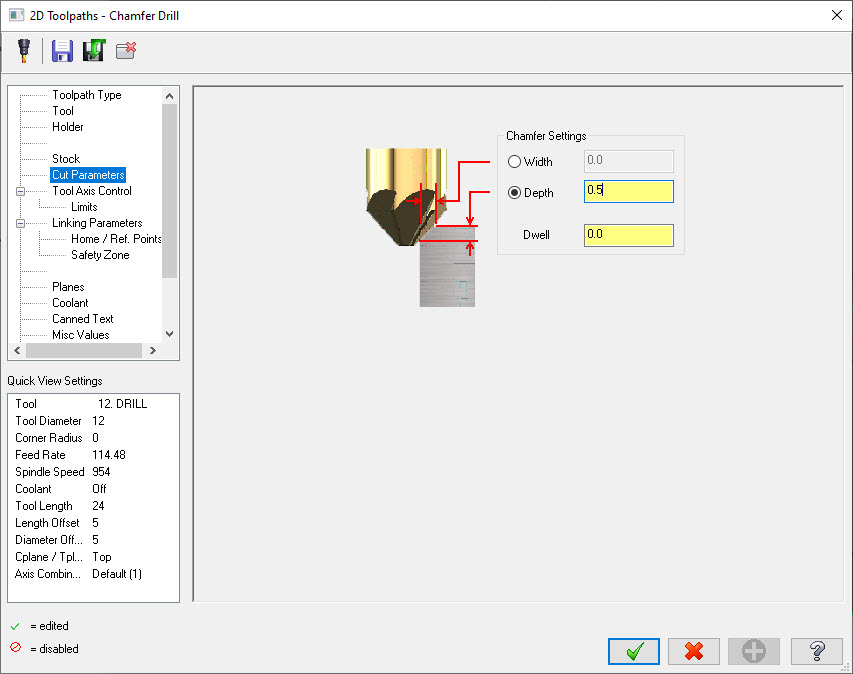

U parametru „Cut Parameters“ odredite željenu širinu ili dubinu skošenja.
