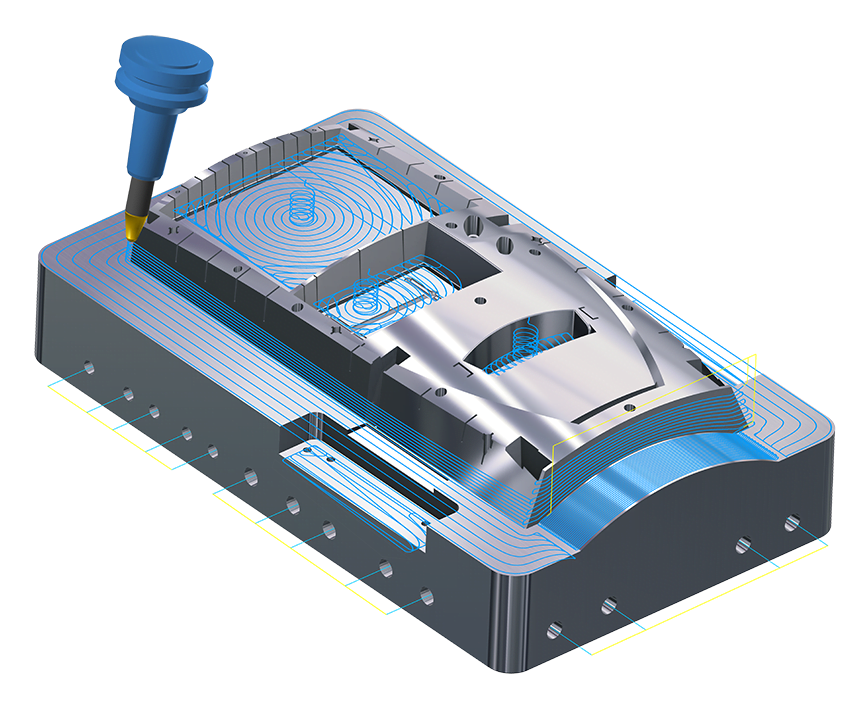

3D obrade su obrade kod kojih stroj istovremeno pomiče 3 osi (najčešće X-Y-Z). Na taj način moguće je obrađivati i vrlo kompleksne proizvode. Novi načini obrade osiguravaju optimalno iskorištenje alata i minimalno opterećenje stroja. Time se postižu visoke brzine obrade, koje su rezultat dugogodišnjih istraživanja na području obrade metala.

Princip 3-osne obrade moguć je i na 5-osnim strojevima, na način da se dodatne 2 osi koriste za pozicioniranje obratka. Time se značajno smanjuju pogreške pri ponovnom stezanju obratka, što posljedično dovodi do manjih dimenzijskih odstupanja. Takve se obrade nazivaju 3+2-osne obrade.

  • Grubu obradu velikih surface, solid ili hibridnih modela
  • Velik izbor strategija grube obrade (paralelno, spiralno, radijalno, s uranjanjem…)
  • Različite strategije ulaza u materijal (uranjanje, spiralno, rampom)
  • Obradu ostataka materijala s automatskim prepoznavanjem prema prethodnoj operaciji ili alatu
  • Automatsko prepoznavanje vodoravnih ploha i prilagodbu dubine reza prema njihovoj visini
  • Automatsko poravnanje svih ulaznih točaka u jednu točku
VISOKOBRZINSKE OBRADE
(High-Speed)

Mastercam sadrži čitav niz funkcija za podršku visokobrzinskom glodanju (HSM). Prva je svakako brzina izračuna, koja je zahvaljujući najnovijim algoritmima povećana i do 10 puta. Druga izuzetno važna funkcija je podrška glatkom kretanju bez oštrih kutova (cijela obrada izvodi se bez ijednog oštrog kuta). Naravno, tu je i niz drugih funkcija koje omogućuju potpuno iskorištenje vašeg HSM stroja.

  • Fina obrada velikih surface, solid ili kombiniranih surface/solid modela
  • Paralelna obrada pruža robusne putanje alata za širok raspon proizvoda
  • Obrada „3D Project“ izrađuje glatku finu putanju alata prateći zakrivljenost obrađivanih ploha
  • Konturne „Constant Z“ obrade omogućuju kvalitetnu obradu strmih površina, a u kombinaciji sa „Shallow“ obradama nude dobro rješenje za glodanje prijelaza
  • „Constant Scallop“ omogućuje obradu uz kontrolu i podešavanje hrapavosti površine
  • Rest material mijenja metodu rezanja kada se promijeni nagib obratka
  • Waterline operacija obrađuje komad postupno po Z osi
INTELIGENTNA OPTIMIZACIJA POSMIČNE BRZINE

Ako se cijela obrada izvodi istom posmičnom brzinom, učinkovitost se značajno smanjuje. Međutim, ako se tijekom obrade, ovisno o opterećenju alata, mijenja posmična brzina, moguće je skratiti vrijeme obrade i smanjiti trošenje alata.

Mastercam može optimizirati obradu prema volumetrijskom uklanjanju materijala i dinamičkim ograničenjima stroja te tako ponuditi učinkovite, varijabilne posmične brzine prilagođene svakom pojedinom proizvodu

MASTERCAM MILL 3D

Mastercam Mill 3D je nadogradnja modula Mill koja uključuje tehnologiju Dynamic Motion, a uz to sadrži dodatne strategije obrade koje omogućuju potpunu i funkcionalnu primjenu 3D obrade na modelima.

Ove strategije omogućuju korisniku brzo i jednostavno dobivanje putanje alata na temelju 3D modela. S nadograđenim 3D strategijama moguće je koristiti funkcije „stock model“ i „rest milling“, koje prikazuju trenutačno volumetrijsko stanje materijala. Na taj se način može značajno uštedjeti vrijeme obrade i skratiti vrijeme izračuna putanje alata.

Ovaj modul omogućuje:

  • High-speed 3D obrade
  • Stock model
  • Obradu ostataka materijala
  • 3+2 pozicioniranje
